TUJUAN
Setelah praktikum ini peserta diharapkan dapat :
Membuat topologi jaringan dengan menyertakan perangkat yang ditentukan
Mengkonfigurasi jaringan yang telah dibuat agar terhubung satu sama lain
Menguji hasil konfigurasi jaringan yang telah dibuat
Membuat kesimpulan atas hasil konfigurasi yang telah dilakukan
Membuat laporan hasil jaringan
ALAT PENDUKUNG YANG DIGUNAKAN
Aplikasi Packet Tracer (Cisco PT)
Router 2811 3x
Switch 2960 4x
Access Point 3x
Server 2x (DNS dan MAIL)
DSL Modem 1x
Cable Modem 1x
Coaxial Splitter 1x
TV 2x
PC 15x
Laptop 6x
IP Phone 3x
Home VoIP 1x
Analog Phone 1x
Cloud 3x
Harga Table Perangkat
TEORI PENDUKUNG
Digital Subscriber Line (DSL) adalah sebuah teknologi yang digunakan untuk mengirimkan data melalui saluran telepon biasa. DSL memungkinkan pengguna untuk mengakses internet dengan kecepatan yang lebih tinggi daripada yang dapat diberikan oleh layanan dial-up tradisional, tanpa harus menggunakan sambungan telepon yang terus-menerus.
DSL bekerja dengan memanfaatkan saluran telepon yang ada, tetapi memisahkan frekuensi suara dari frekuensi data. Hal ini memungkinkan pengguna untuk menggunakan telepon mereka secara normal sementara masih dapat mengakses internet dengan kecepatan yang lebih tinggi.
Router akan digunakan untuk menghubungkan jaringan dari lantai 1, 2, dan 3 lalu router juga akan digunakan sebagai perangkat yang mengontrol Ip Phone yang ada di setiap lantai juga analog phone dan voip nya di pos satpam
Switch yang mendukung Virtual LAN (VLAN) voice digunakan untuk memisahkan lalu lintas suara (voice traffic) dari lalu lintas data di dalam jaringan. Ini memiliki beberapa kegunaan penting dalam lingkungan bisnis yang mengandalkan VoIP (Voice over IP) untuk komunikasi suara.
Access Point (AP) adalah perangkat jaringan nirkabel yang digunakan untuk menghubungkan perangkat komputer atau perangkat lain ke jaringan nirkabel (Wi-Fi). Dalam topologi ini access point akan digunakan untuk menghubungkan laptop sedangkan pc akan dihubungkan menggunakan kabel, karena pada situasi nyata laptop memiliki kelebihan portabilitasnya, jadi menghubungkan laptop dengan kabel terasa tidak masuk akal.
Server disini akan digunakan sebagai DNS dan Mail yang akan memberikan layanan dns dan mail untuk setiap client-nya, dns disini bisa dihubungkan dengan website public atau website local yang dibuat oleh server sendiri, dan mail akan digunakan untuk membuat server email sendiri yang memungkinkan client bisa menggunakan email dari jaringan local maupun public.
DSL Modem dan Cable Modem adalah perangkat yang digunakan untuk menghubungkan komputer atau jaringan lokal Anda ke layanan internet melalui jalur DSL (Digital Subscriber Line) atau kabel koaksial. Keduanya memiliki peran penting dalam menghubungkan pengguna ke layanan internet yang mereka inginkan. Dalam topologi ini DSL dan Cable modem akan digunakan untuk mengkonversi data dari cloud/isp menuju router atau jaringan ethernet, yang memungkinkan untuk menggunakan layanan ethernet dan layanan telepon.
Perangkat lainnya seperti TV, PC, Laptop, IP Phone, dan Analog Phone akan berperan sebagai client dimana di situasi nyata mereka adalah perangkat yang banyak digunakan, menjadikan simulasi topologi ini akurat untuk menguji hasil dari konfigurasi voip dan subscriber yang telah kita buat.
HASIL DARI APLIKASI (BENTUK SCREENSHOOT) DAN JELASKAN SETIAP LANGKAHNYA SECARA DETAIL
Kita pertama akan membuat topologi dari jaringan yang akan kita buat
Topologi akan terlihat seperti ini
Lalu kita akan memberikan IP pada router agar bisa menjadi gateway

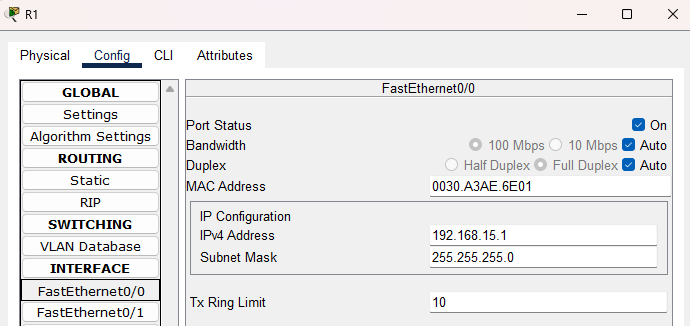

R1 fa0/0

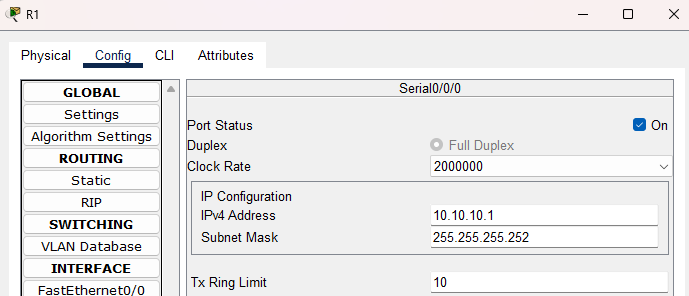

R1 se0/0/0
R1 se0/0/1

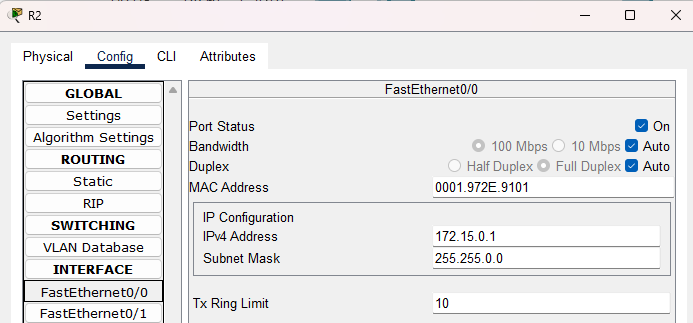

R2 fa0/0

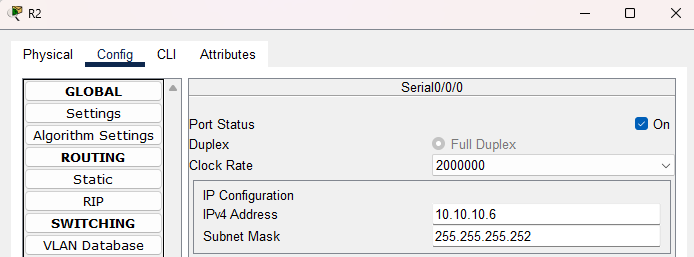

R2 se/0/0/0
R2 se0/0/1

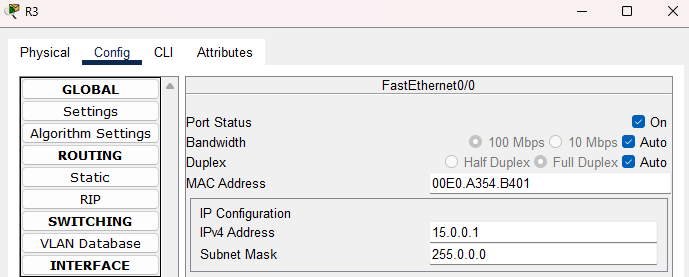

R3 fa0/0

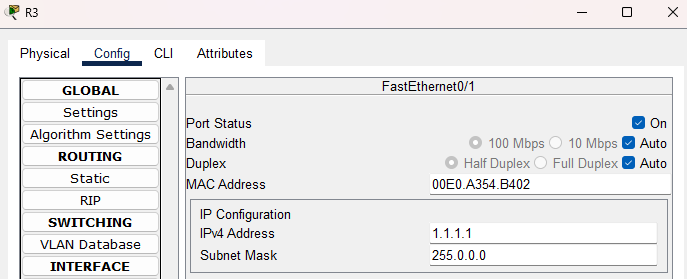

R3 fa0/1

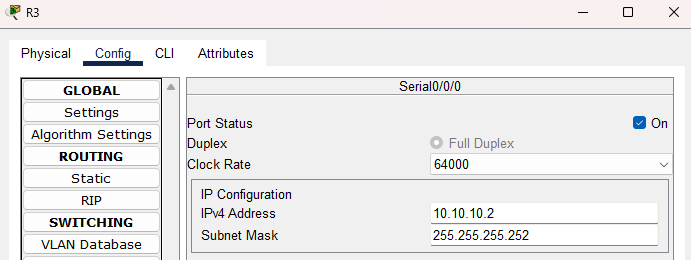

R3 se0/0/0
R3 se0/0/1

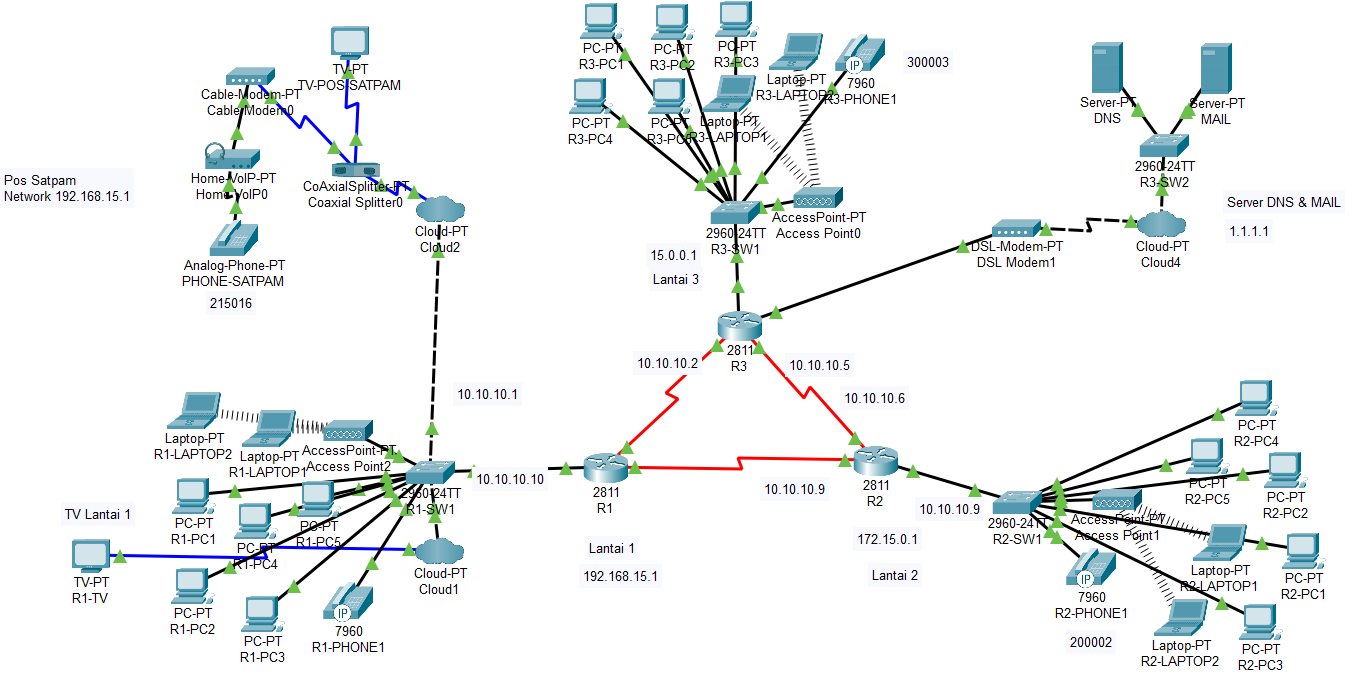

Setelah kita memberikan IP pada router topologi akan terlihat seperti ini:
Kita akan melanjutkan memberikan IP untuk perangkat lainnya seperti PC, Laptop, dan Server
R1-PC1
R1-PC2

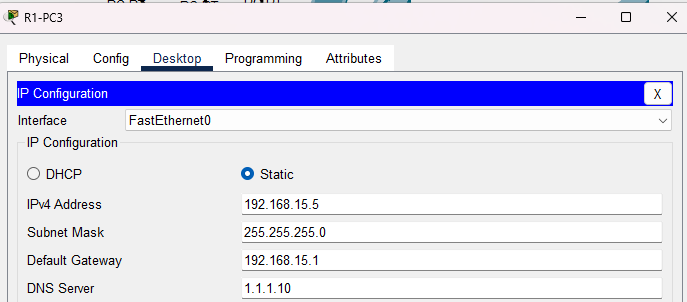

R1-PC3

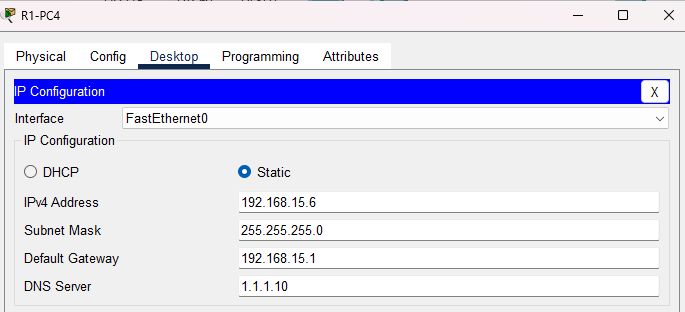

R1-PC4

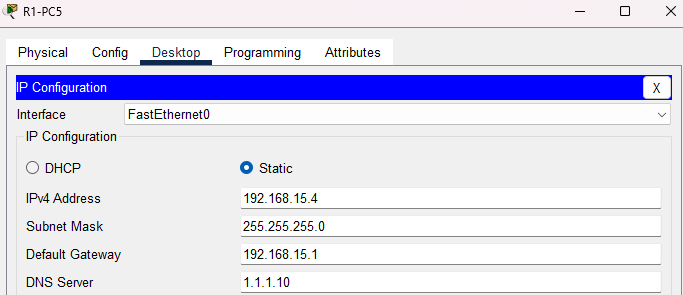

R1-PC5

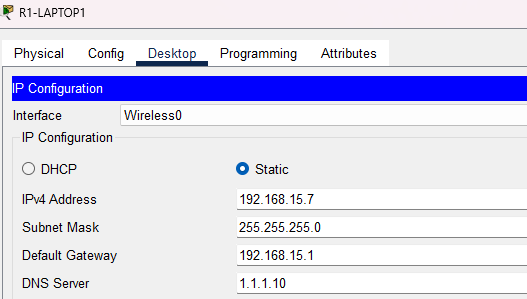

R1-LAPTOP1

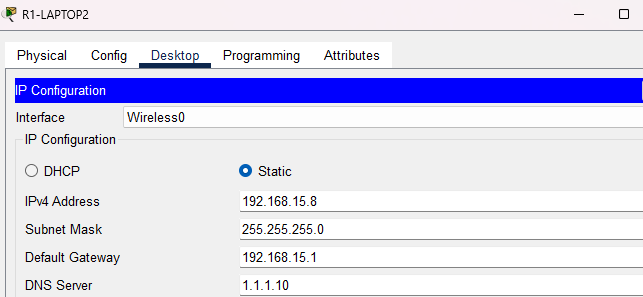

R1-LAPTOP2
R2-PC1
R2-PC2

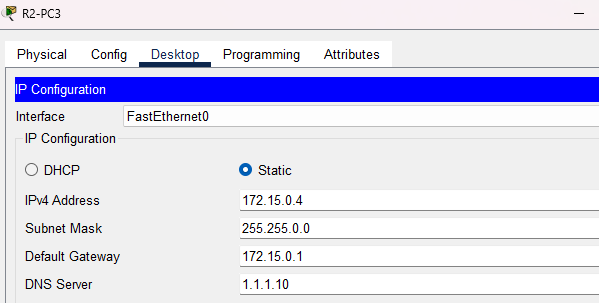

R2-PC3
R2-PC4

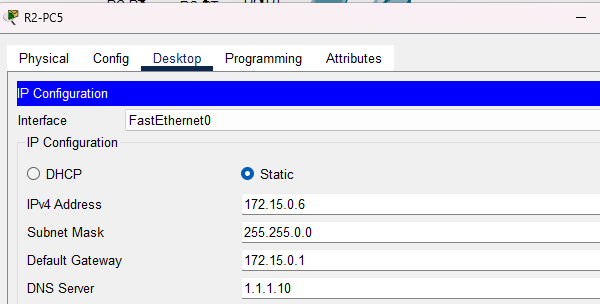

R2-PC5

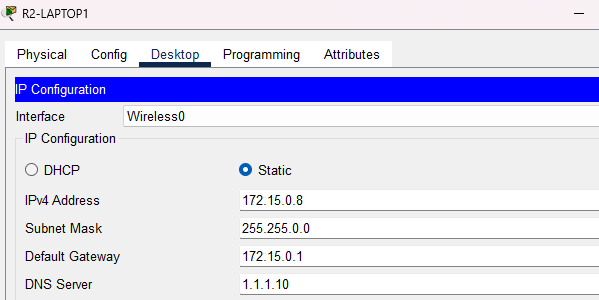

R2-LAPTOP1
R2-LAPTOP2

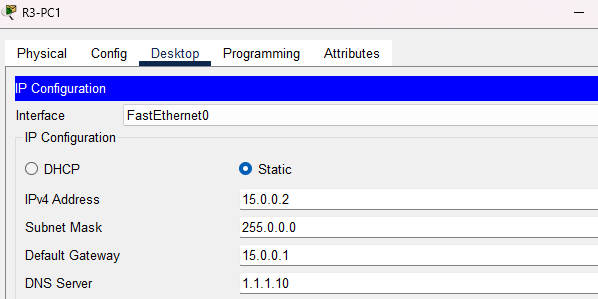

R3-PC1
R3-PC2
R3-PC3

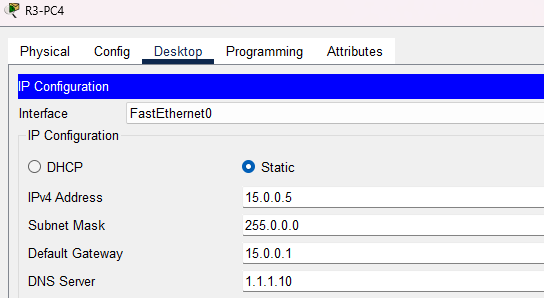

R3-PC4
R3-PC5

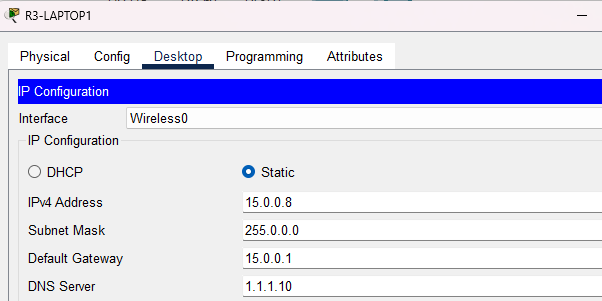

R3-LAPTOP1

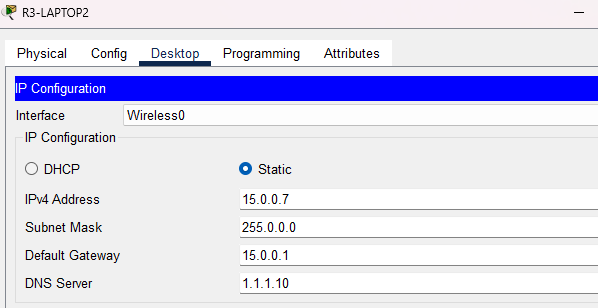

R3-LAPTOP2

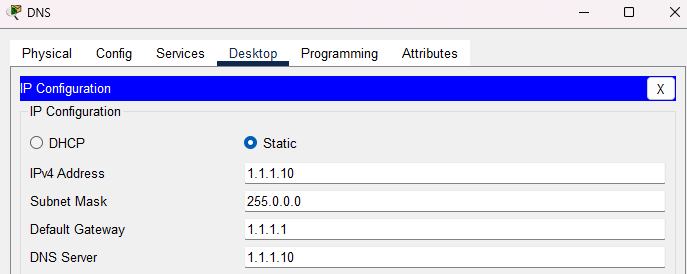

DNS SERVER
MAIL SERVER
Selanjutnya kita akan mengaktifkan service dns pada server DNS dan mengkaktifkan service mail pada server MAIL

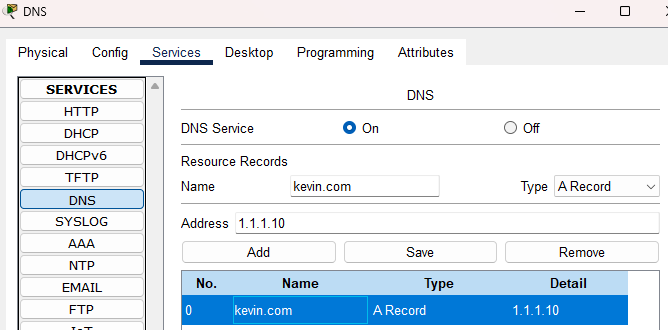

Konfigurasi Service DNS

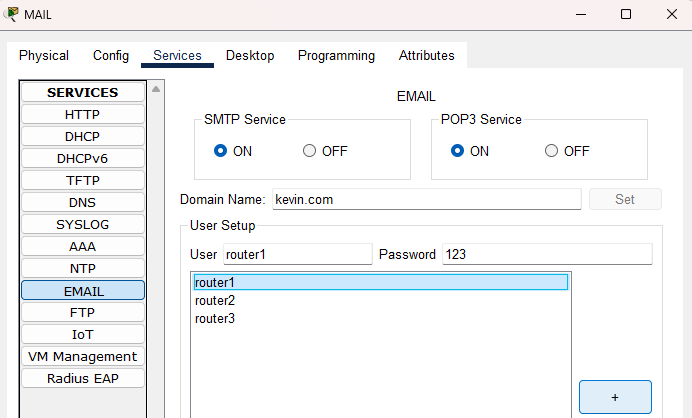

Konfigurasi Service Mail
Selanjutnya kita akan membuat static routing pada ke-tiga router
R1
R2
R3

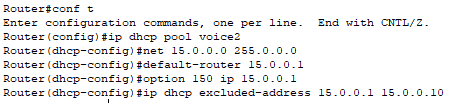

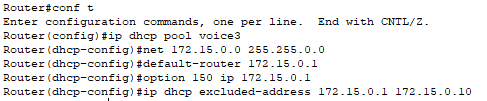

Setelah itu kita akan membuat dhcp pool untuk memberikan IP pada ip phone dan analog phone
CLI R1
CLI R2
CLI R3

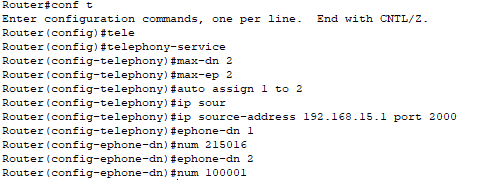

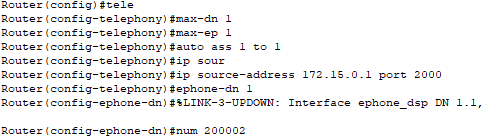

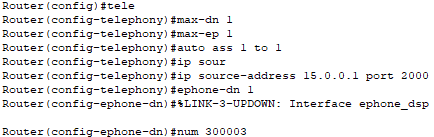

Lalu jangan lupa mengkonfigurasi telephony-service juga
Telephony-service R1
Telephony-service R2
Telephony-service R3

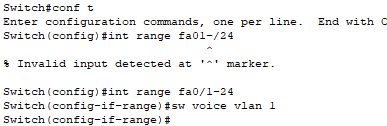

Setelah itu kita akan mengkonfigurasi switch agar berada dalam vlan voice
R1-SW1
R2-SW1
R3-SW1
Lalu cek apakah IP phone sudah masuk
R1-PHONE1
R2-PHONE1
R3-PHONE1
PHONE-SATPAM

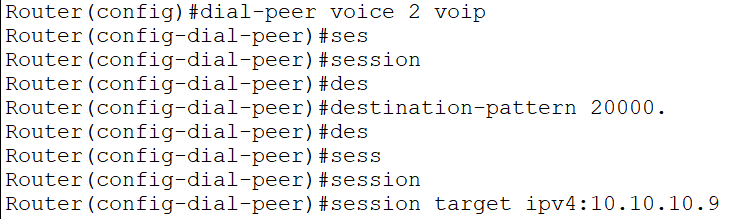

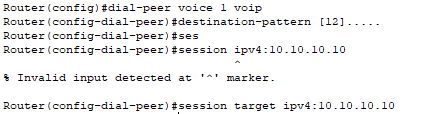

Menghubungkan telepon dengan dial-peer, disini kita akan menggunakan 2 dial dikarenakan kita mempunyai 2 network yang harus terhubung
Dial-peer R1
Dial-peer R2
Dial-peer R3
Sebelum pengujian kita harus mengkonfigurasikan cloud-pt agar sinyal dsl dan cable bisa terhubung, dan juga access point bisa di dirubah ssid-nya agar sesuai dengan lantainya masing masing.

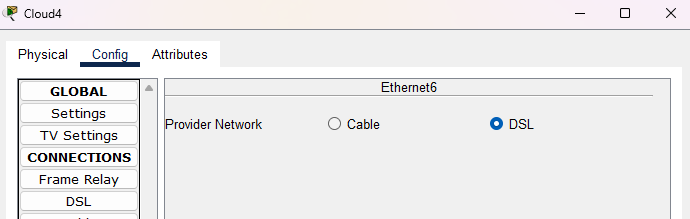

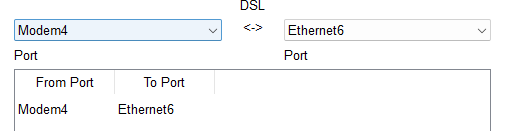

Cloud4 + DSL Modem [Server]

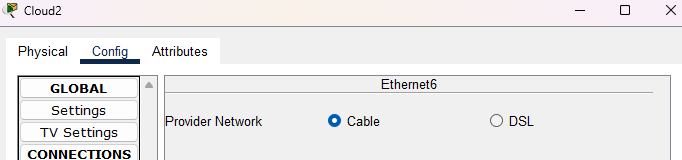

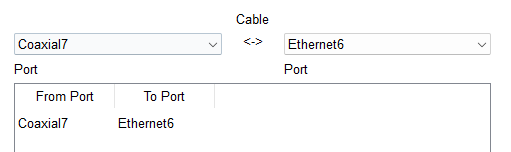

Cloud2 + Cable Modem [Pos Satpam]

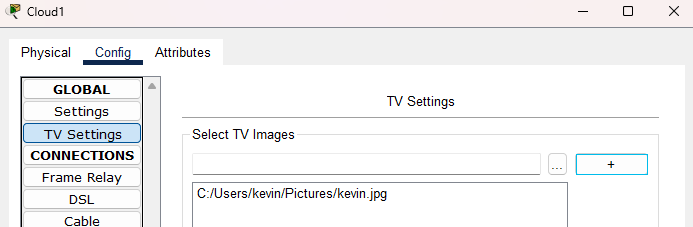

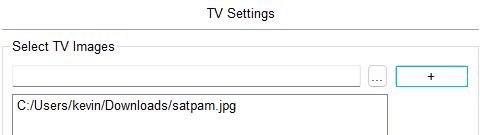

Setting TV
Cloud1 [Lantai 1]
Setting TV

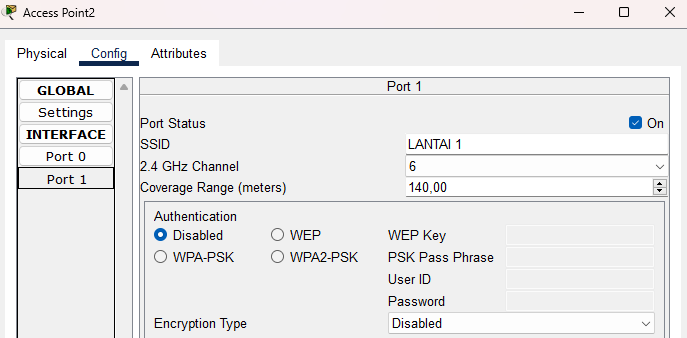

Access Point [Lantai 1]

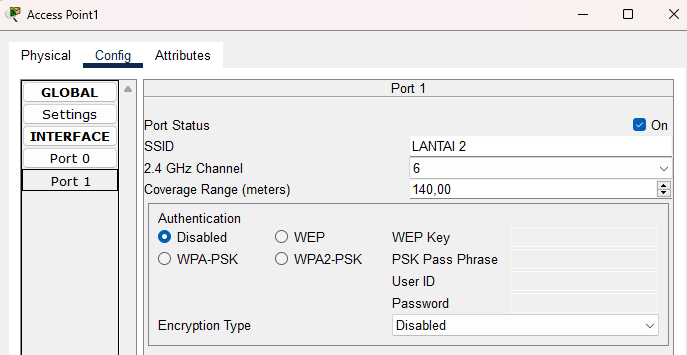

Access Point [Lantai 2]

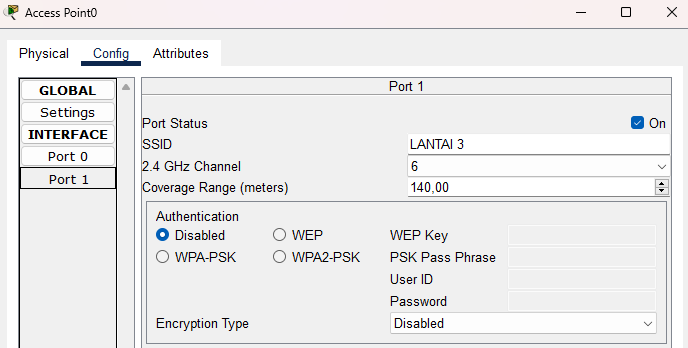

Access Point [Lantai 3]
Melakukan pengujian PC dan Laptop menggunakan PDU

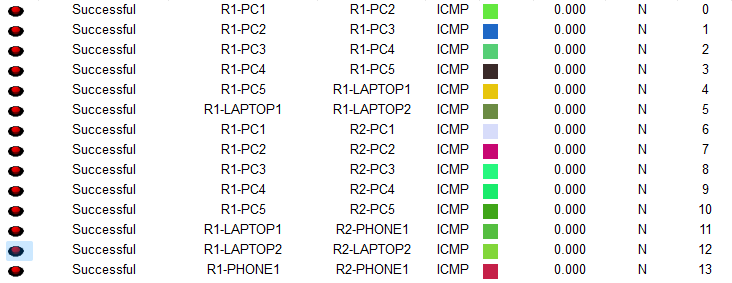

R1->R2

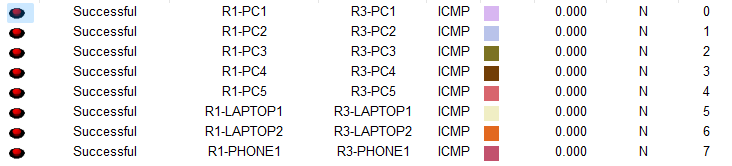

R1->R3

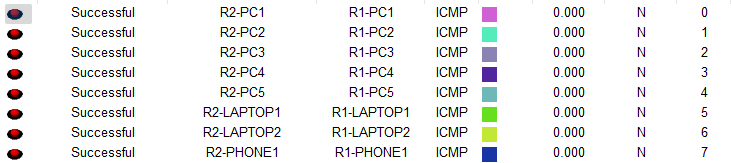

R2->R1

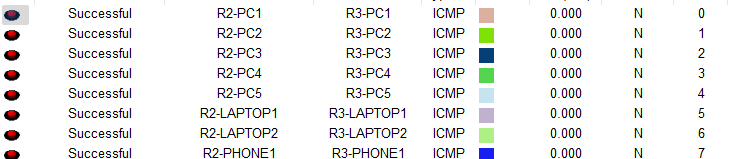

R2->R3

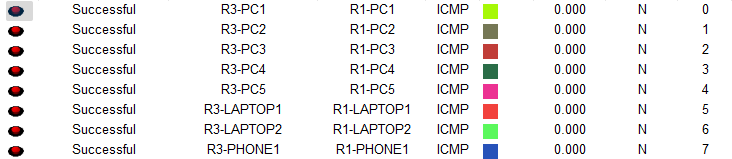

R3->R1

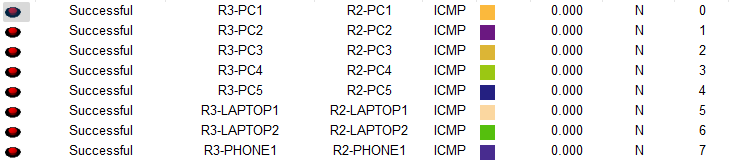

R3->R2

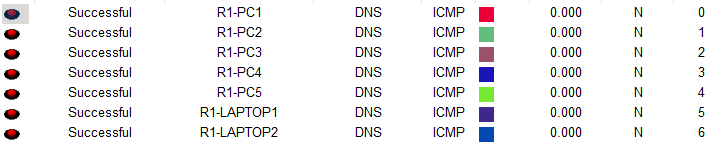

R1->DNS

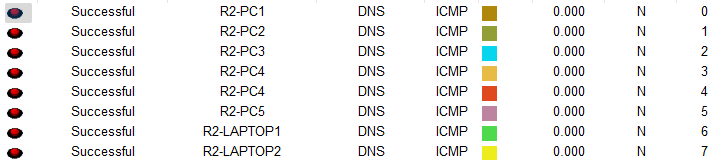

R2->DNS

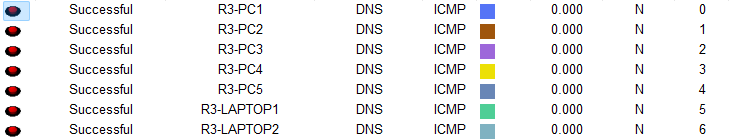

R3->DNS

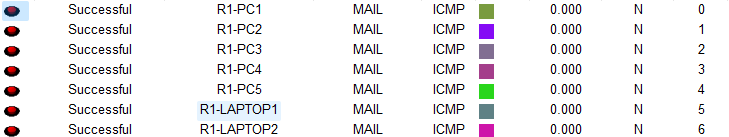

R1->MAIL

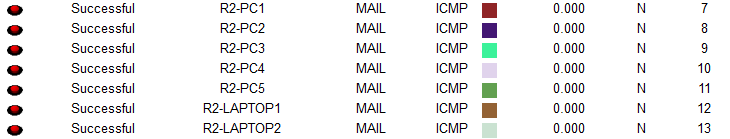

R2->MAIL

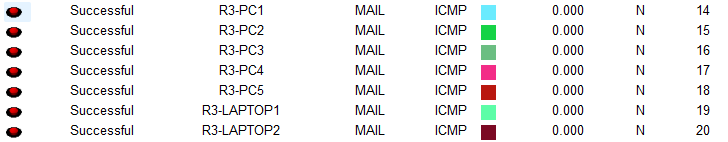

R3->MAIL
Melakukan Tes DNS dan Mail

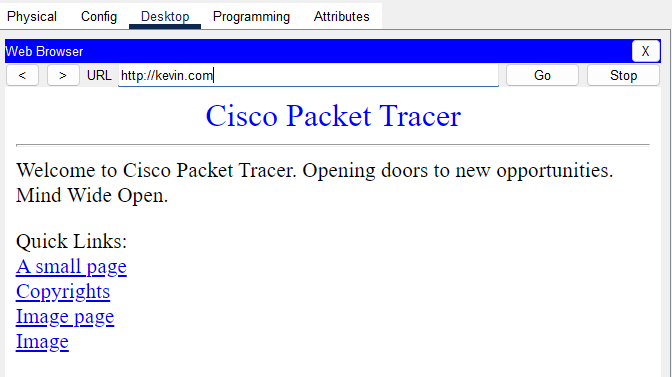

Tes DNS
Tes Mail

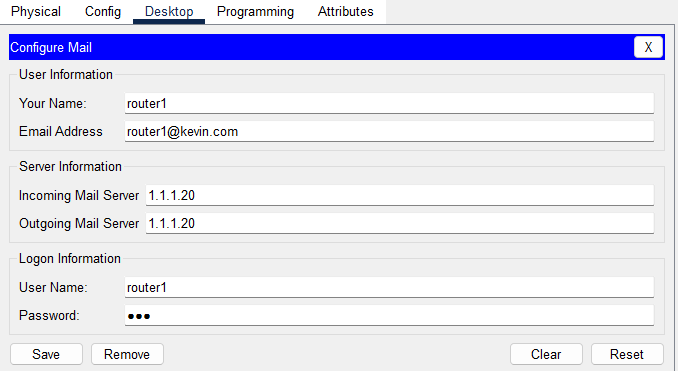

User router1

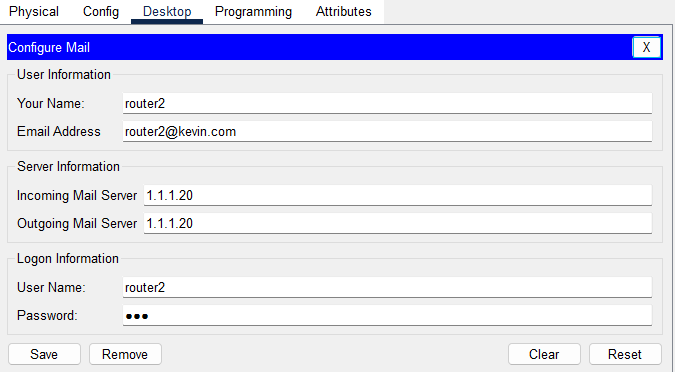

User router2

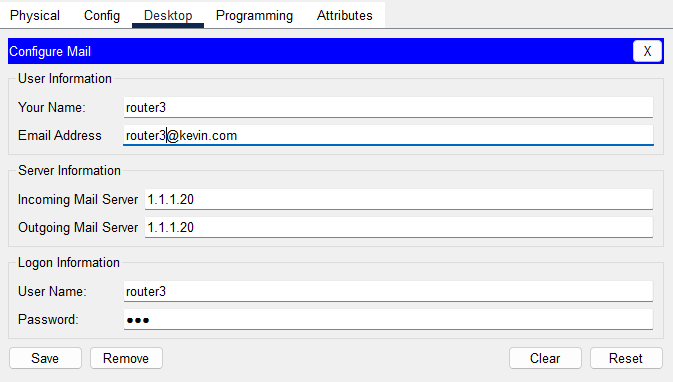

User router3
Send router1->router2
Send router1->router3
Send router2->router1
Send router2->router3
Send router3->router1
Send router3->router2
Melakukan tes dan pengujian telepon menghubungi telepon di router lain

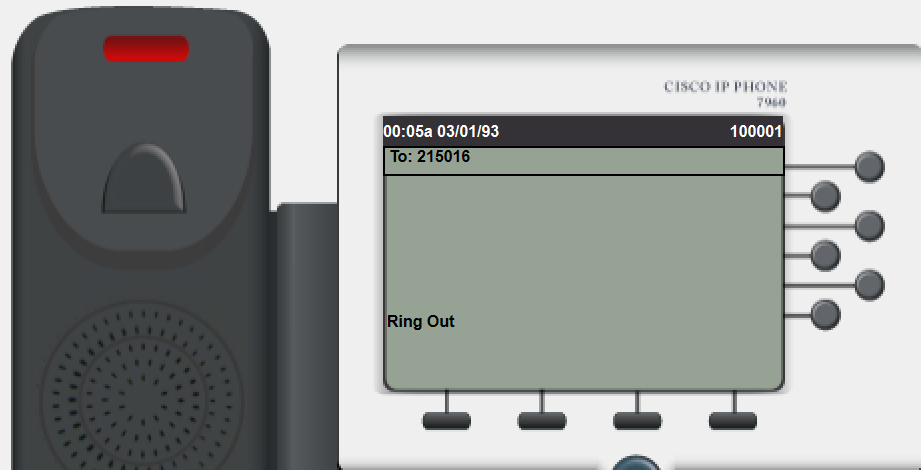

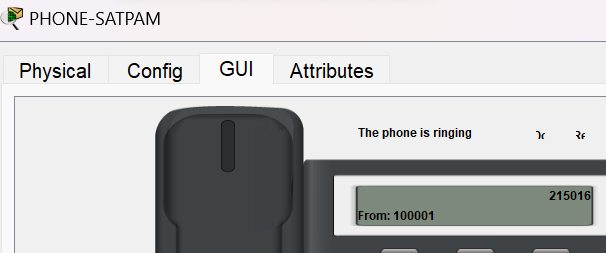

R1-PHONE1 [100001] -> SATPAM-PHONE [215016]

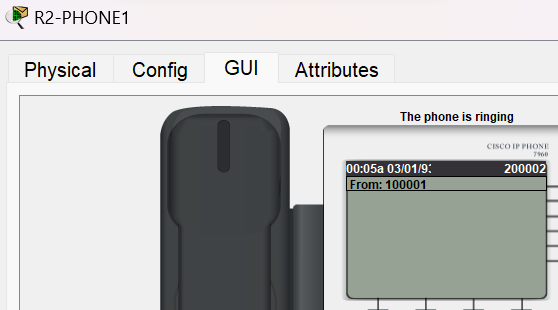

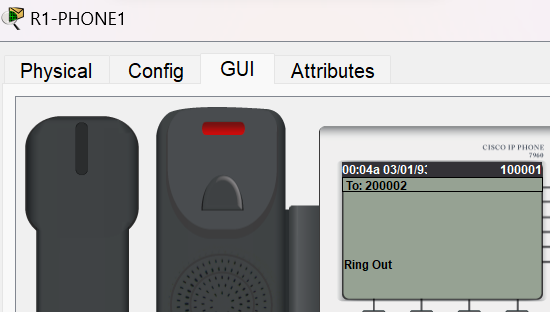

R1-PHONE1 [100001] -> R2-PHONE1 [200002]

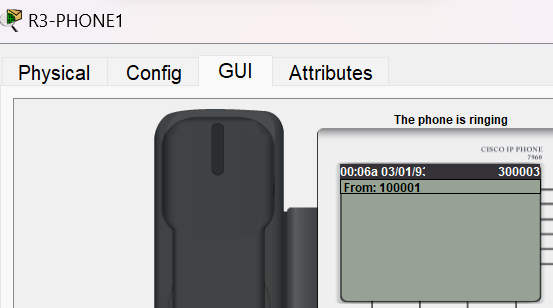

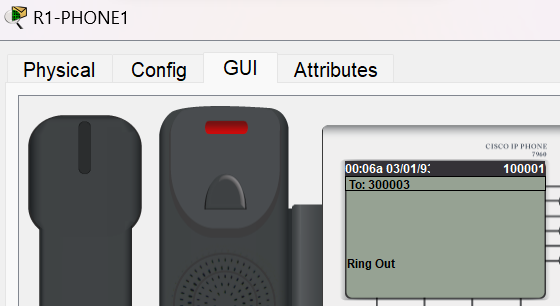

R1-PHONE1 [100001] -> R3-PHONE1 [300003]

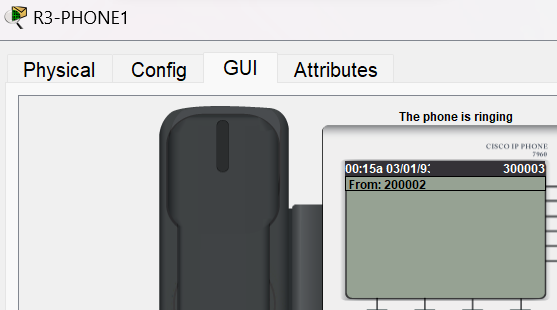

R2-PHONE1 [200002] -> R1-PHONE1 [100001]

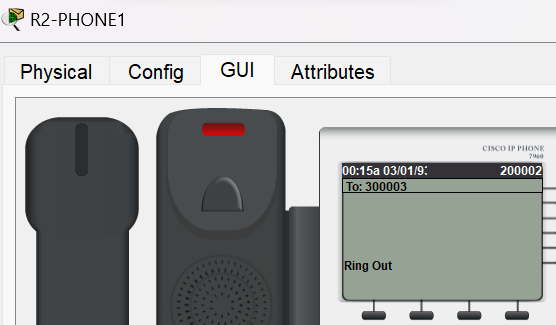

R2-PHONE1 [200002] -> R3-PHONE1 [300003]

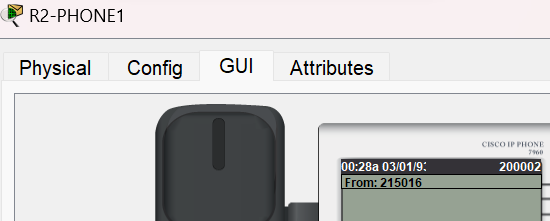

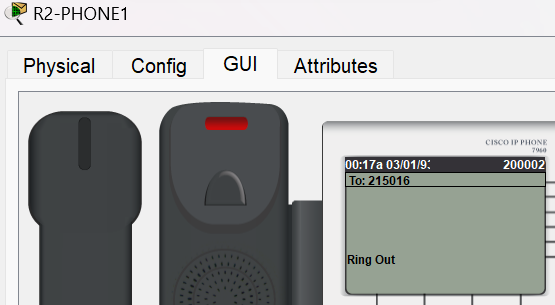

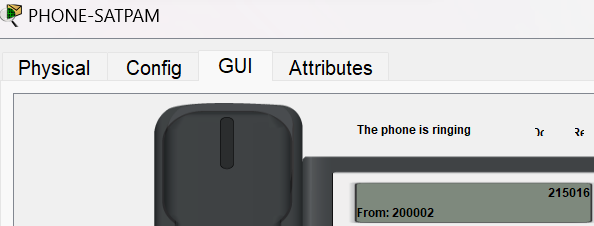

R2-PHONE1 [200002] -> PHONE-SATPAM [215016]

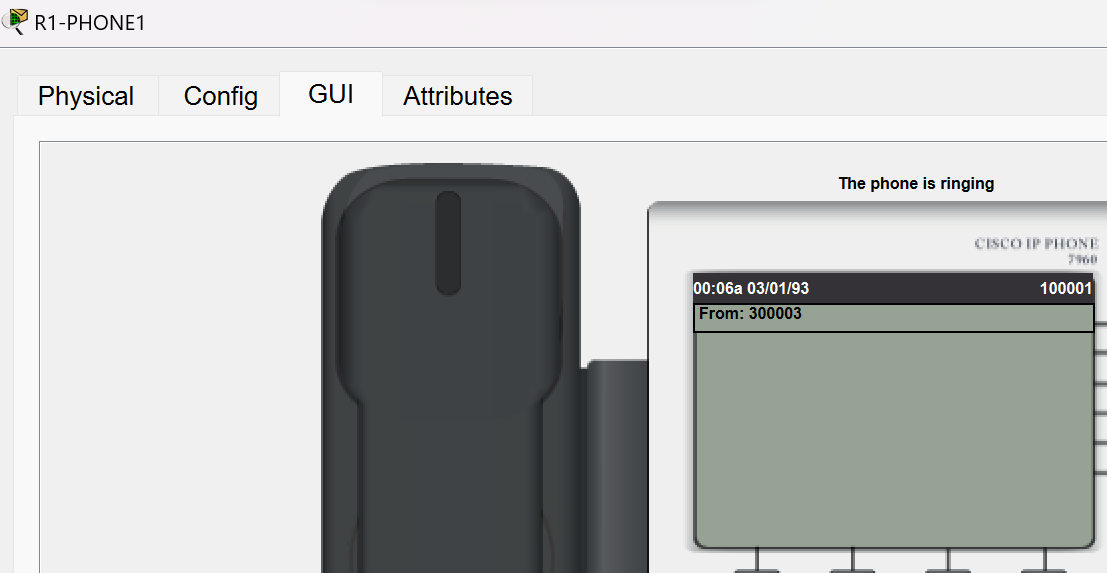

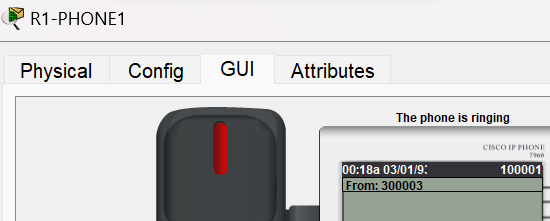

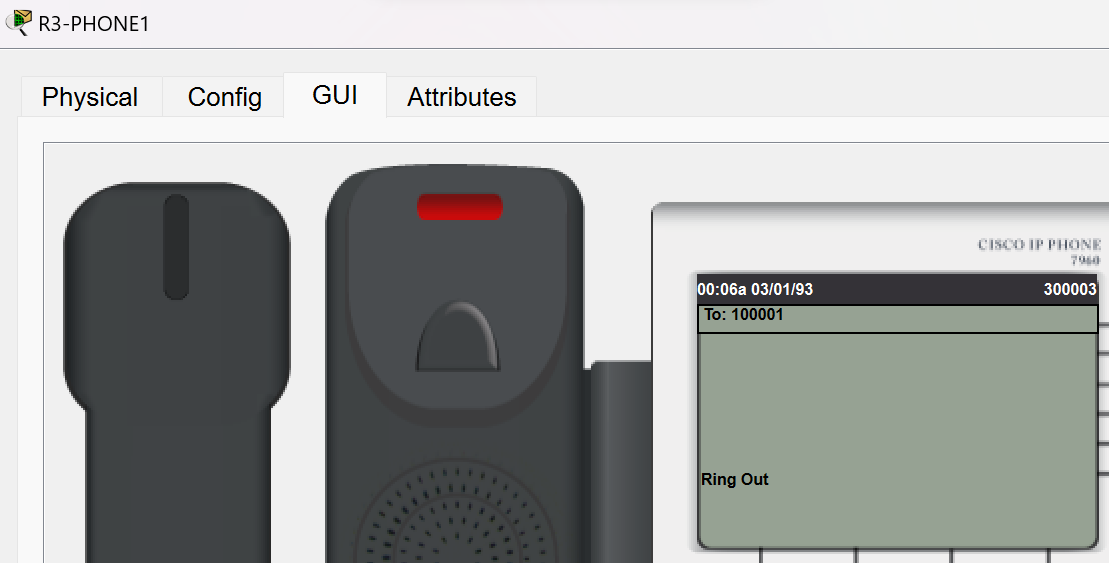

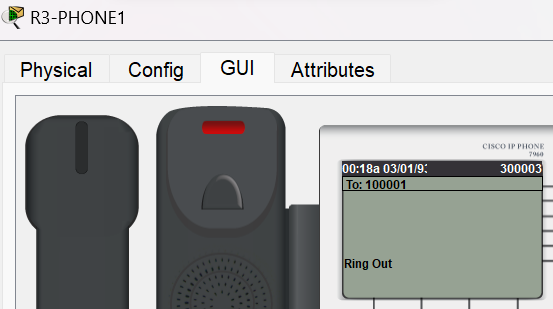

R3-PHONE1 [300003] -> R1-PHONE1 [100001]

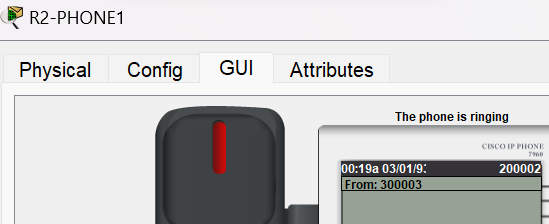

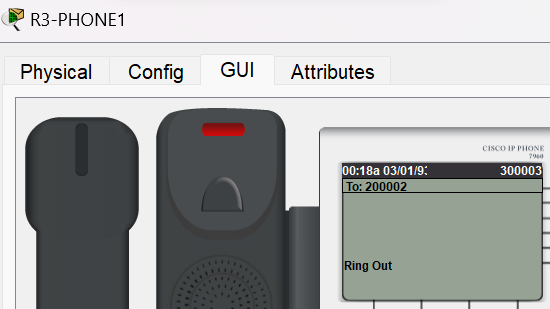

R3-PHONE1 [300003] -> R2-PHONE1 [200002]

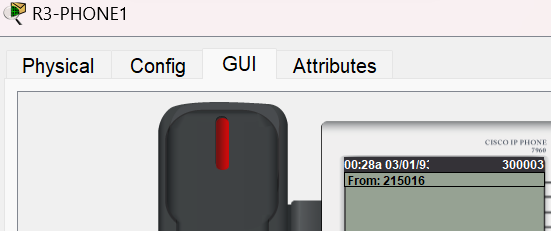

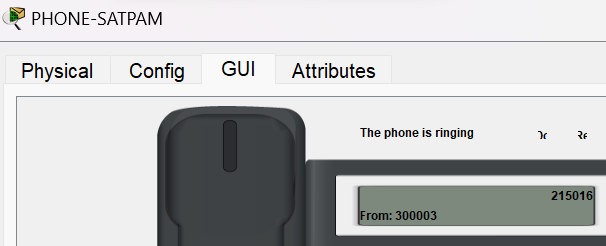

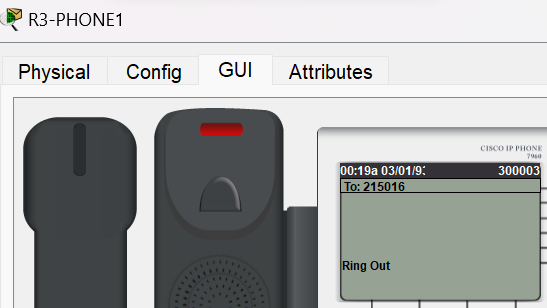

R3-PHONE1 [300003] -> PHONE-SATPAM [215016]

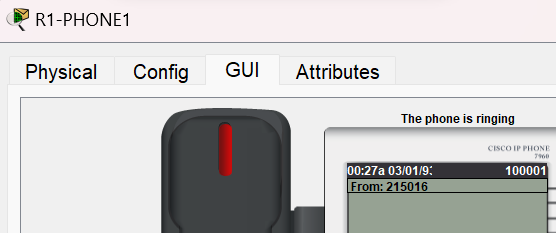

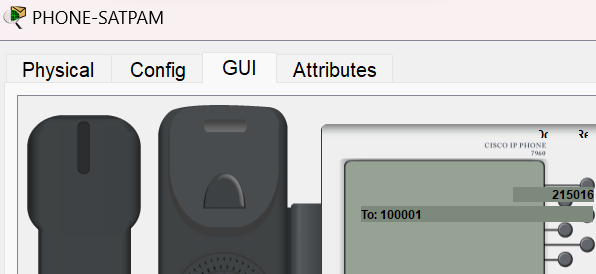

PHONE-SATPAM [215016] -> R1-PHONE1 [100001]

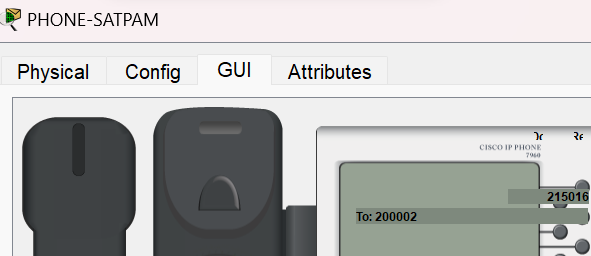

PHONE-SATPAM [215016] -> R2-PHONE1 [200002]

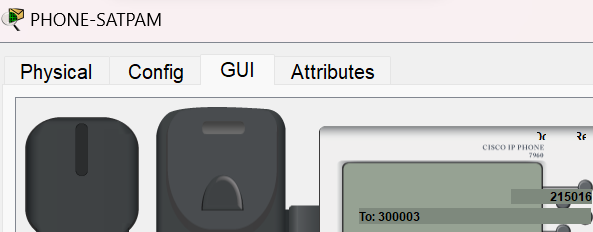

PHONE-SATPAM [215016] -> R3-PHONE1 [300003]
Tes TV

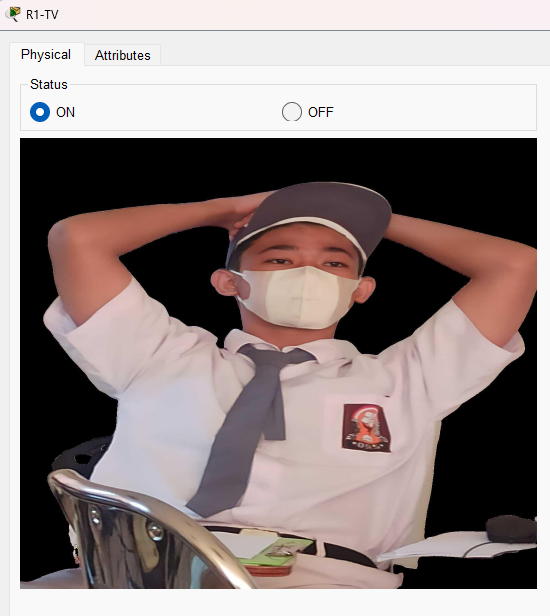

R1-TV [LANTAI 1]

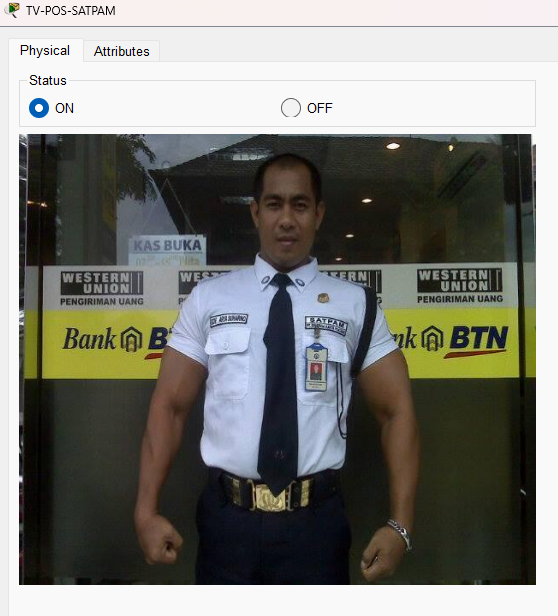

TV-POS-SATPAM [POS SATPAM]
Table Routing
TROUBLESHOOTING DAN SOLUSINYA

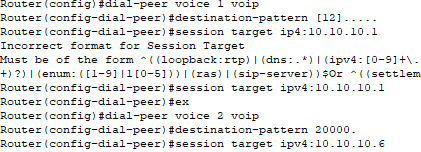

Unknown Number pada dial-peer
Dial-peer bisa saja tertimpa dial-peer yang lainnya saat melakukan panggilan, untuk mengatasi ini pastikan destination-pattern yang paling akurat berada di atas.
Session target bisa saja salah atau routing static salah, pastikan routing sudah terhubung antar router, lalu lakukan dial peer ulang.
Configuring CM List atau Configuring IP terlalu lama
Penyebab hal ini bisa bermacam macam, pastikan switch sudah memasuki mode vlan voice, lalu pastikan dhcp dan telephony-service sudah terhubung.
Perangkat yang berada di bawah DSL tidak dapat terhubung
Pastikan sudah menambahkan jaringan di konfigurasi cloud, mau itu cable, atau DSL, pastikan sudah mengkonfigurasi dengan baik.
KESIMPULAN
Dalam simulasi ini, perangkat-perangkat ini berperan sebagai klien dalam topologi jaringan yang telah dirancang. Mereka mewakili berbagai perangkat yang umum digunakan dalam kehidupan sehari-hari dan dalam lingkungan bisnis. Melalui topologi ini, konfigurasi VoIP dan pelanggan dapat diuji dengan cara yang mendekati situasi nyata, memungkinkan pengujian hasil dan performa sistem VoIP yang telah dibuat. Dengan kata lain, topologi ini menciptakan lingkungan yang akurat untuk menguji bagaimana panggilan suara atau video berfungsi antara berbagai perangkat klien dalam jaringan VoIP yang ada.
